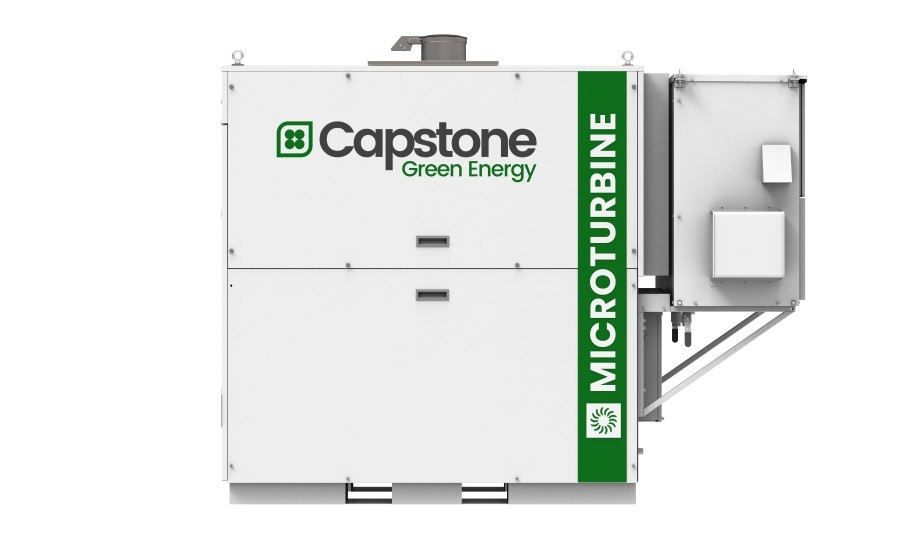

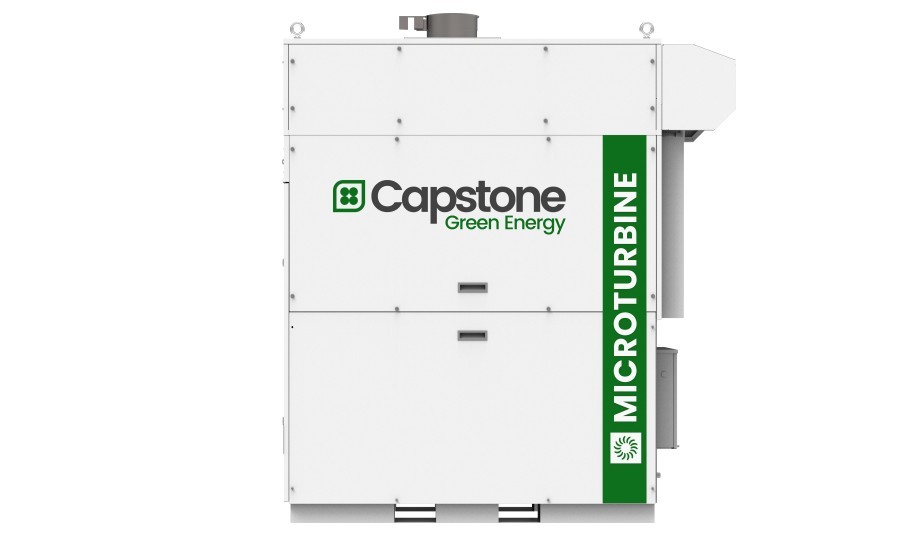

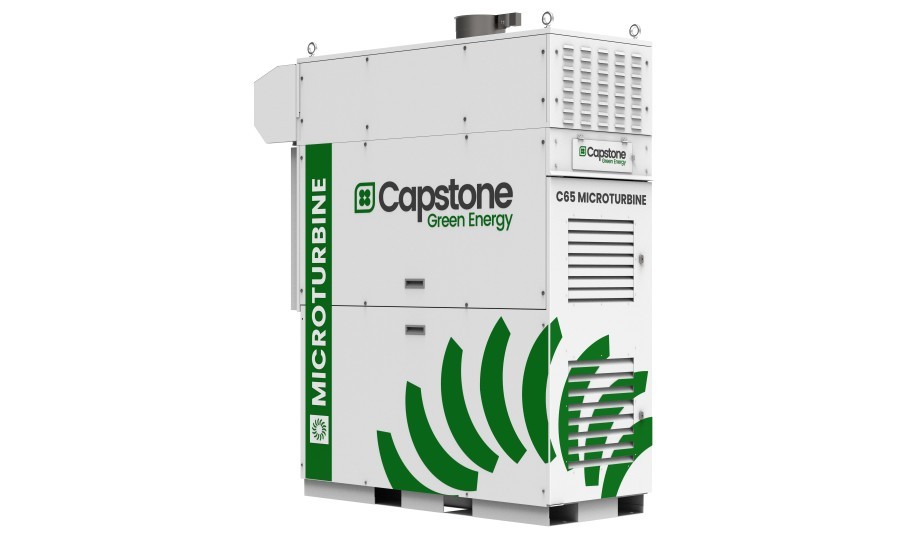

Plynová mikroturbína Capstone C65 a C65 ICHP

Mmikroturbína Capstone c65Plynová mikroturbína Capstone C65 a C65 ICHP

Plynová mikroturbína Capstone C65 je kompaktné zariadenie na výrobu elektrickej energie a tepla. Emisie NOx a CO sú pri mikroturbíne ďaleko nižšie než u spaľovacieho motora. Menovitý elektrický výkon predstavuje 65 kW. Pri využití odpadového tepla máme k dispozícií ešte tepelný výkon 130 kW.



Vlastnosti turbíny:

  • Vysoká elektrická účinnosť cez veľmi široký rozsah použitia
  • Nízke emisie NOx a CO
  • Zariadenie s jedným hriadeľom a s bezúdržbovým vzduchovým uložením
  • Servisný interval - 8 000 prevádzkových hodín
  • Možnosť uzavrieť zmluvu o full servise na 39 999 alebo 79 999 prevádzkových hodín
  • Čisté odchádzajúce spaliny, bezpečné použitie pre priame sušenie
  • Jednoduchá integrácia do existujúceho systému energetického hospodárstva
  • Kompaktná technológia, nízke náklady na inštaláciu
  • Voliteľné: diaľková kontrola a diaľkové riadenie, úprava plynu, výmenník tepla atd.
  • Viac palivový systém: Možno použiť viac druhov paliva, vrátane kvapalných
  • Jednoduché pripojenie na sieť, na plne ostrovný systém alebo oboje (Dual Mode) (UPS).

Parametre mikroturbiny Capstone c30

Parametre

Menovitý elektrický výkon: 65 kW (+0/-4)
Energia v spalinách: 591 MJ/hod
Stupeň elektrické účinnosti: 29% (± 2)
Pripojenie: 3 fázy, 4 vodiče
Napětí/Frekvence: 400 až 480 VAC, 50/60 Hz
Maximálny výstupný prúd: 100 A pri paralelnej prevádzke, 125 A pri ostrovnej prevádzke
Otáčky: 96 000 ot./min.

Rozmery a hmotnosť mikroturbíny Capstone C30

Rozmery a hmotnosť

C65 Výška x šírka x dĺžka: 1,79 x 0,76 x 1,51 m
Hmotnosť (GirdConnect): 405 kg
Hmotnosť (Dual Mode): 578 kg

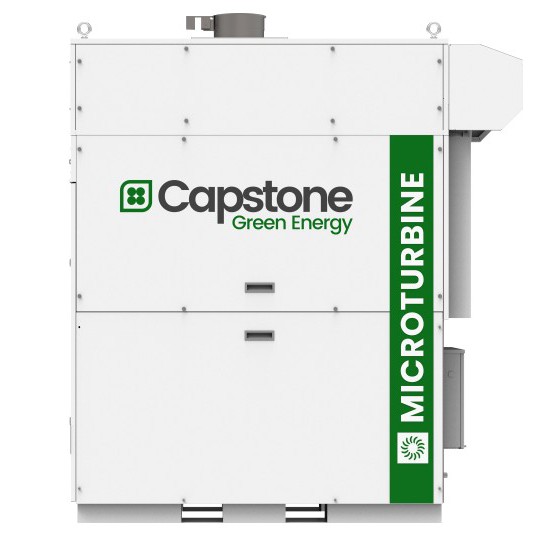

C65 ICHP Výška x šírka x dĺžka: 2,36x 0,76x 2,20 m
Hmotnosť (GirdConnect): 998 kg
Hmotnosť (Dual Mode): 1364 kg

 C65 ICHP výmenník tepla

Integrovaný tepelný výmenník: Medené jadro Oceľové nerezové jadro
Teplá voda (hot waterheatrecovery): 120 kW 74 kW
Celková účinnosť: 82% 62%



Výhody:

  • Veľmi ekonomicky výhodné riešenie vďaka vysokej celkovej účinnosti
  • Optimálna funkčnosť pri obsahu metánu od 35%
  • Je možné použiť výmenník odpadového tepla pre teplú vodu (110 kWth při 70°C - 90°C)
  • Možnosť použitia pri kolísavej kvalite plynu
  • Bez vibrácií/žiadne zvuky šíriace sa telesom
  • Vysoká spoľahlivosť a použiteľnosť
  • Pripojenie na modem
  • Vhodné pre vnútorné i vonkajšie použitie
  • Riadenie pre paralelnú prevádzku až 20-tich mikroturbín
  • Jednoduché pripojenie k sieti
  • Vstavané ochranné relé
  • Digitálne riadenie zaťaženia
  • Vstavaný display a pripravený obslužný software
  • Rozhranie RS232
  • Veľkou výhodou ICHP turbíny je spomínaný integrovaný tepelný výmenník
Požiadavky na palivo

Požiadavky na palivo

Zemný plyn: 30,7-47,5 MJ/m3
Vstupný tlak: 517-552 kPa
Prietok paliva (max): 888 MJ/hod
Využitie paliva: 94 %

Vlastnosti spalín

Vlastnosti spalín

Emisie NOx pri 15% O2: 18 mg/m3
Hmotnostný prietok výfuk. plynu: 0,49 kg/s
Teplota výfukových plynov: 309 °C
Energia v spalinách: 591 MJ/h

Hladina hlukuHladina hluku

Hluk pri plnom zaťažení dosahuje hladinu 65 dBA vo vzdialenosti 10 m
